Mini
Começamos explorando o modelo 3D do Mobkits Mini, movimente como desejar o modelo para lhe ajudar durante a montagem.
Se quiser um gabarito para os parafusos clique aqui e imprima sem ajustar as margens.
Iniciando a Montagem

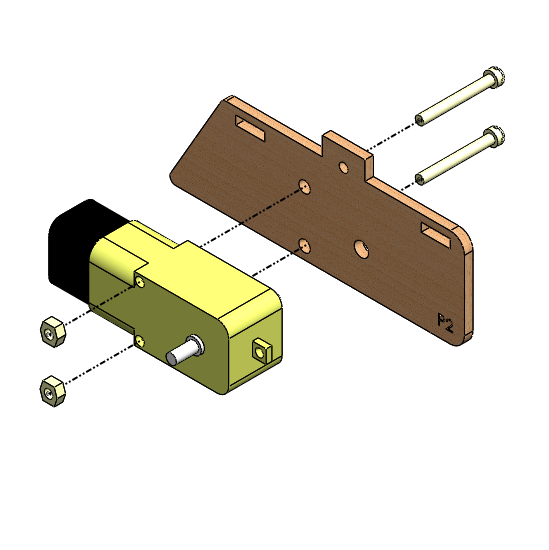

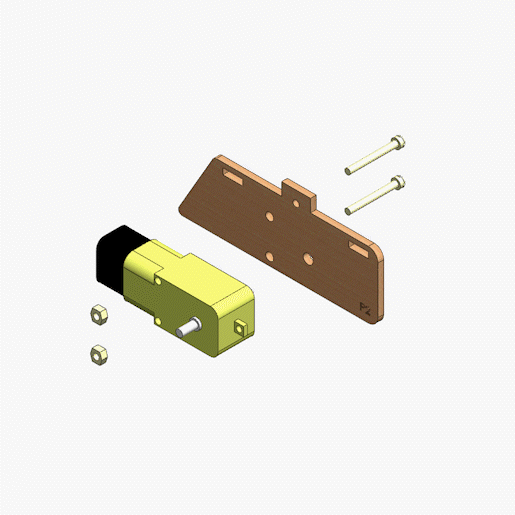

1 Suporte do Motor Direito
Fixar o motor na peça P2, utilize 2 parafusos CP 25mm e 2 porcas, conforme imagem abaixo.
Utilizar motor identificado com a letra D.
Se precisar observe o gif abaixo.
2 Suporte do Motor Esquerdo
Fixar o motor na peça P2, utilize 2 parafusos CP 25mm e 2 porcas, conforme imagem abaixo.
Utilizar motor identificado com a letra E.
Se precisar observe o gif abaixo.

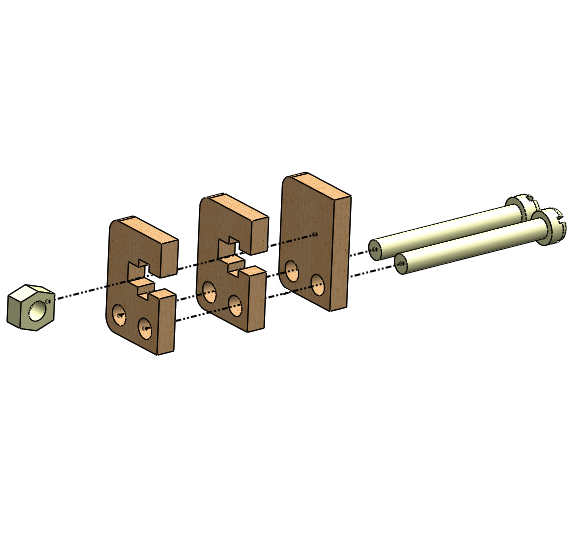

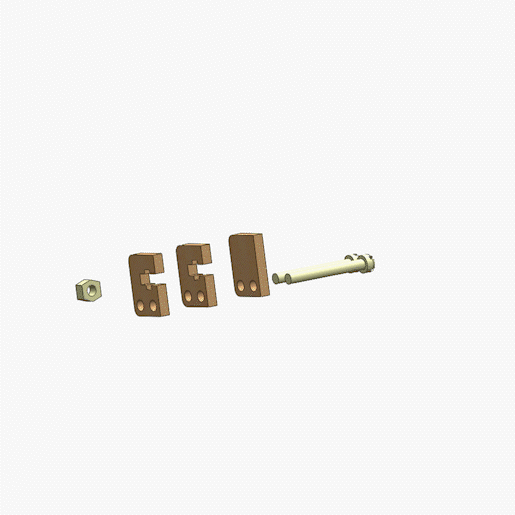

3 Parte 1 - suporte do escudo
Encaixar uma peça P11, duas peças P10 e uma porca em dois parafusos de CP 25mm, conforme imagem.
Se precisar observe o gif abaixo.

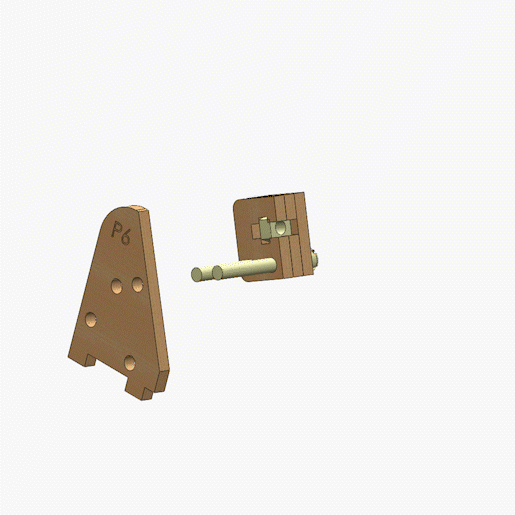

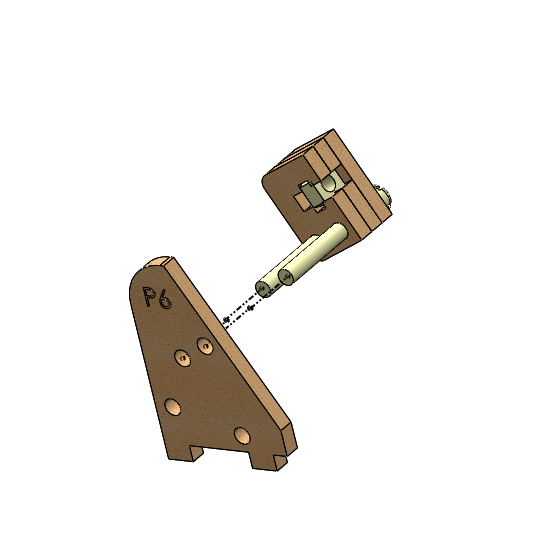

4 Parte 2 - suporte do escudo
Encaixar a peça P6 no conjunto montado no passo anterior, conforme imagem abaixo.
Se precisar observe o gif abaixo.

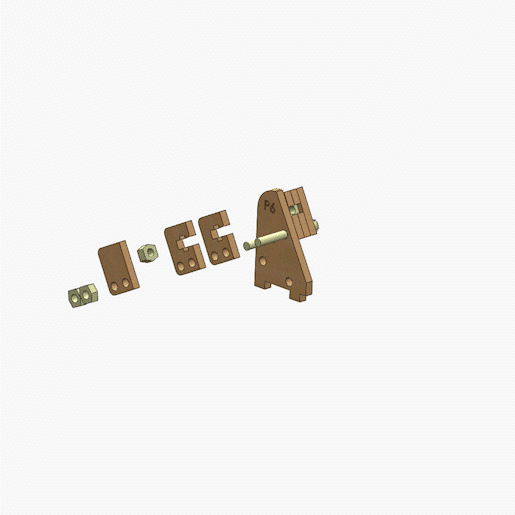

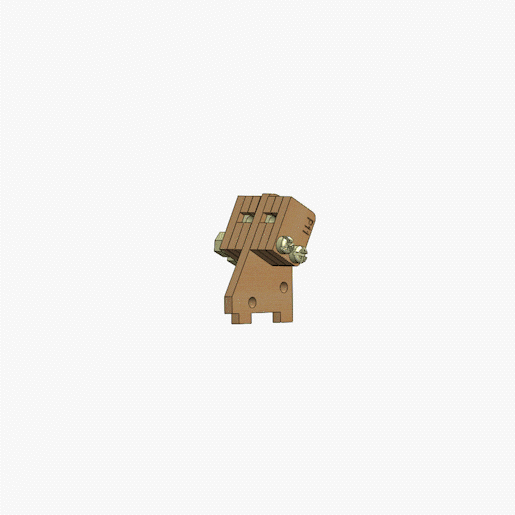

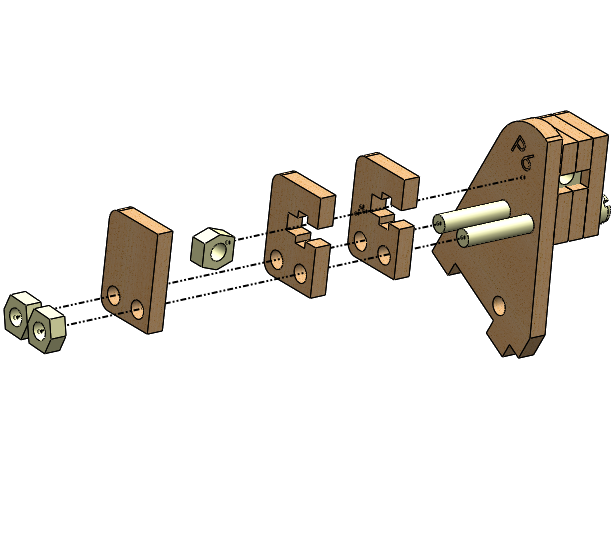

5 Parte 3 - suporte do escudo
Encaixar duas peças P10, uma porca e uma peça P11 no conjunto montado no passo anterior.
Fixar com duas porcas.
Se precisar observe o gif abaixo.
Verifique abaixo a montagem finalizada.

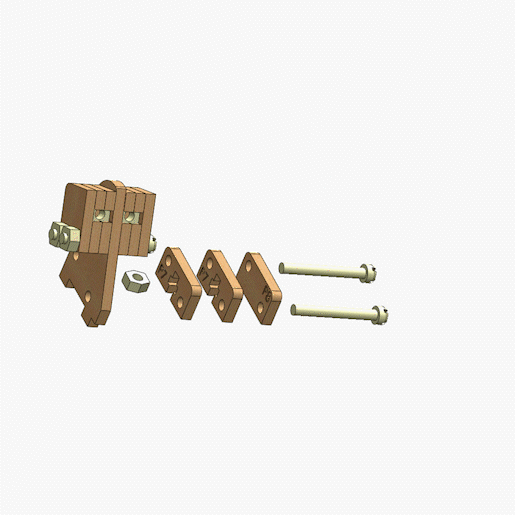

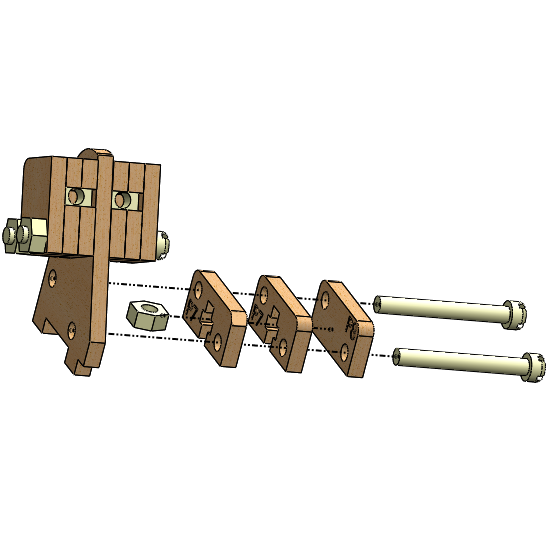

6 Parte 4 - suporte do escudo
Encaixar em dois parafusos CP 25mm um peça P8, duas peças P7, um porca e o conjunto do passo anterior.
Se precisar observe o gif abaixo.

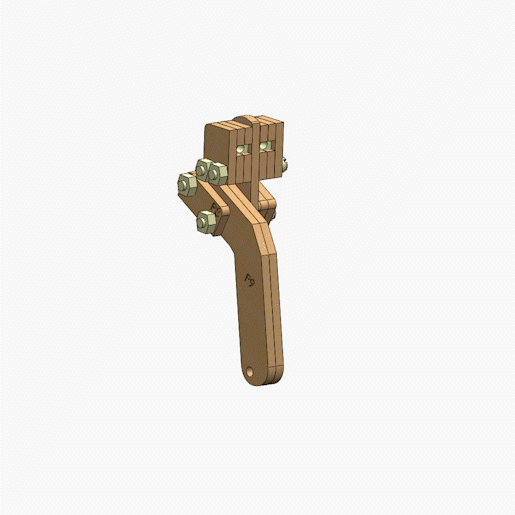

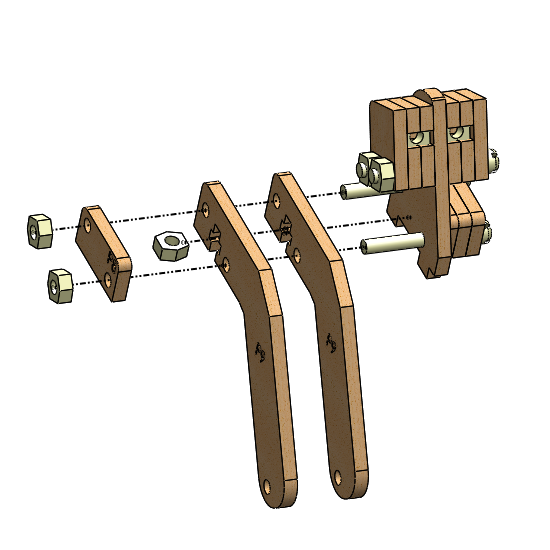

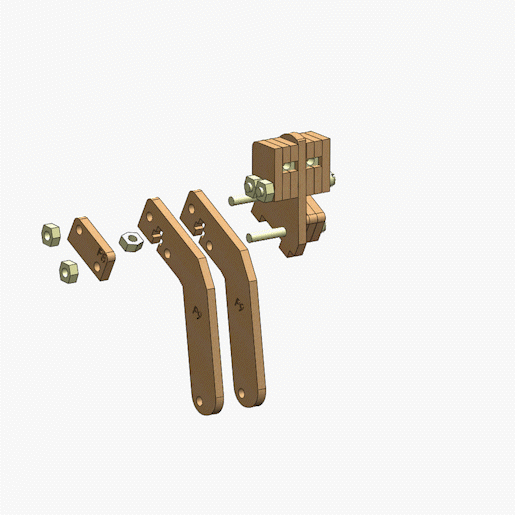

7 Montagem suporte roda dentada
Encaixar no conjunto do passo anterior duas peças P9, uma porca e uma peça P8.
Fixar estas peças utilizando duas porcas, conforme imagem abaixo.
Se precisar observe o gif abaixo.
Verifique abaixo a montagem finalizada.

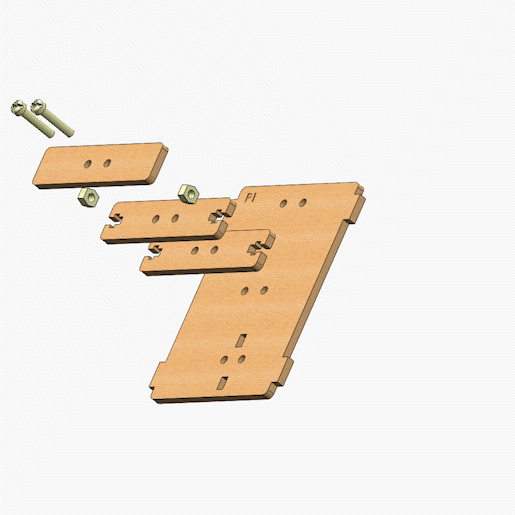

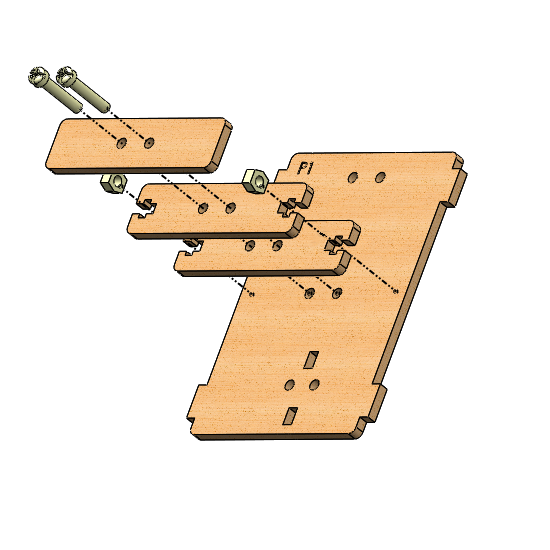

8 Montagem da base P1
Encaixar dois parafusos CP 16mm, uma peça P4, duas peças P3 e duas porcas na peça P1, conforme imagem abaixo.
Se precisar observe o gif abaixo.

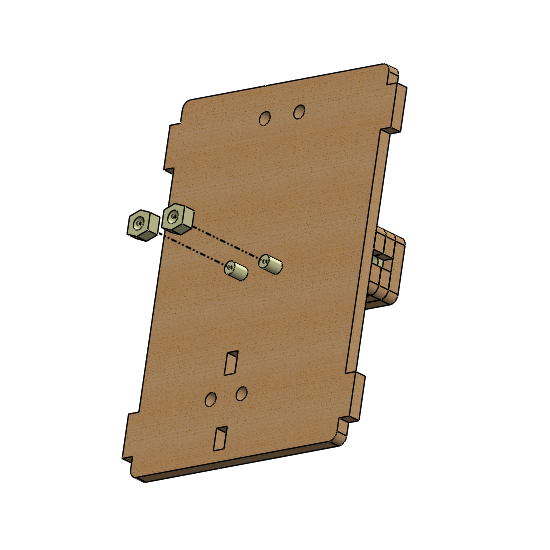

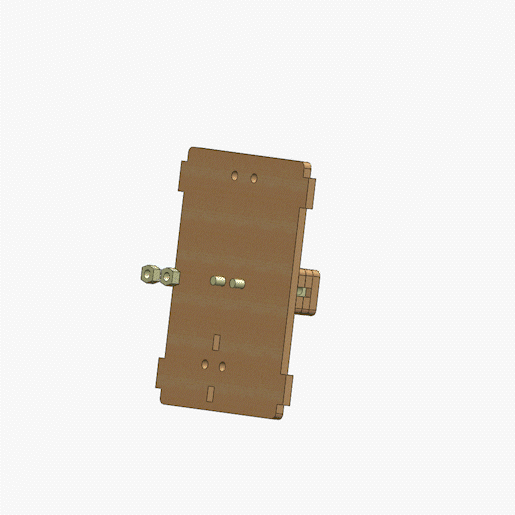

9 Fixação das peças na base P1
Fixar as peças da montagem anterior com duas porcas, conforme imagem abaixo.
Se precisar observe o gif abaixo.

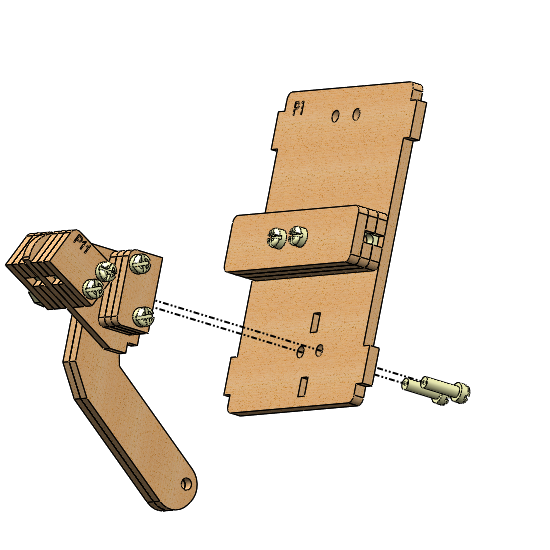

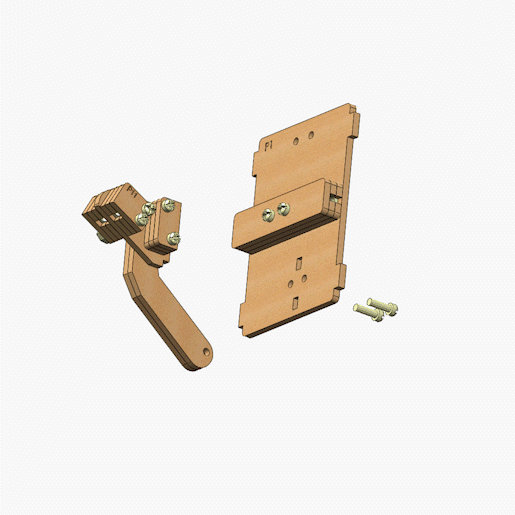

10 Encaixe do suporte do escudo
Fixar o suporte do escudo montado na base P1 utilizando dois parafusos CP 10mm, conforme imagem abaixo.
Se precisar observe o gif abaixo.

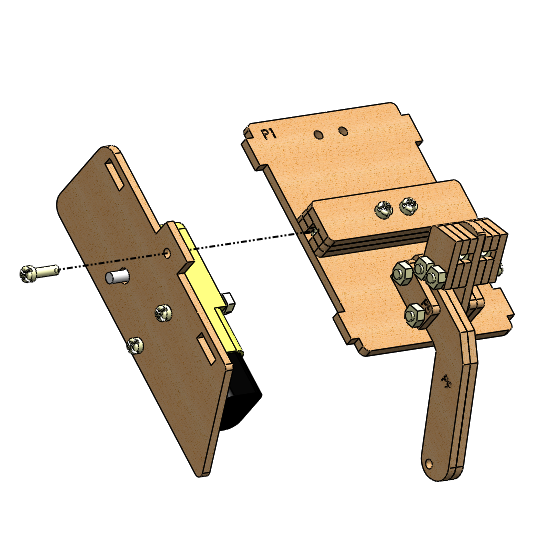

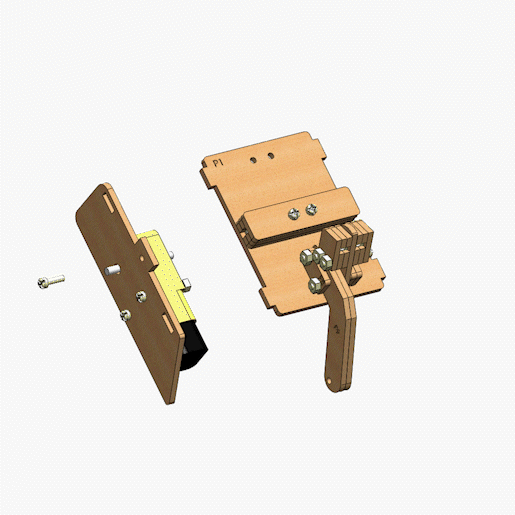

11 Fixação do suporte do motor D
Fixar o suporte do motor montado na lateral da montagem anterior. Utilizar um parafuso CP 10mm, conforme imagem abaixo.
Se precisar observe o gif abaixo.

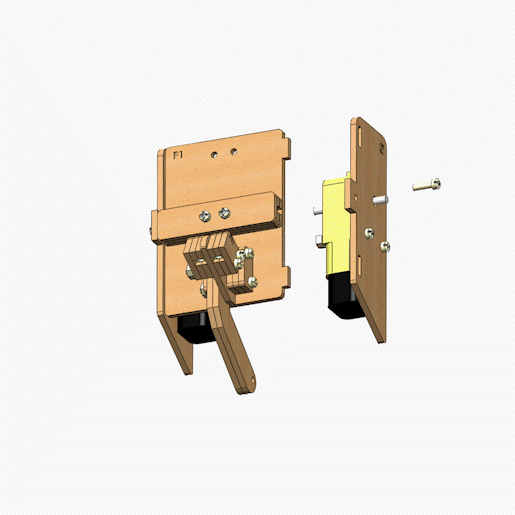

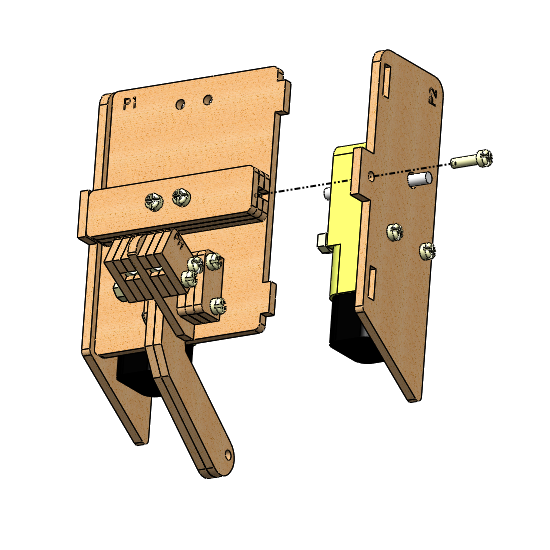

12 Fixação do suporte do motor E
Fixar o suporte do motor montado na lateral da montagem anterior. Utilizar um parafuso CP 10mm, conforme imagem abaixo.
Se precisar observe o gif abaixo.

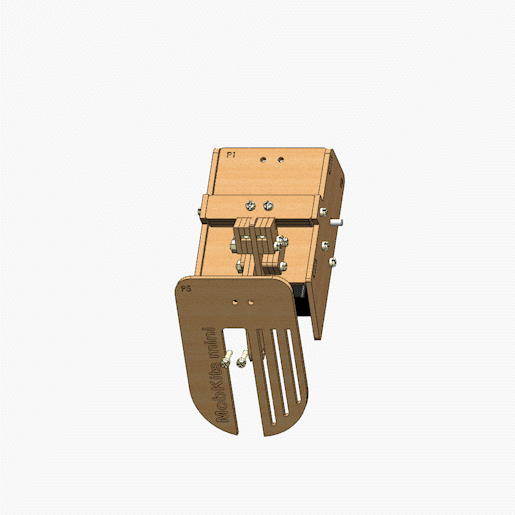

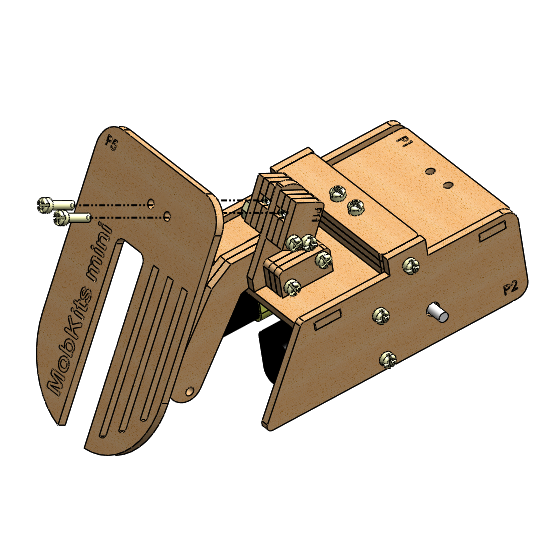

13 Fixação do Escudo
Fixar a peça P5 utilizando dois parafusos CP 10mm.
Se precisar observe o gif abaixo.

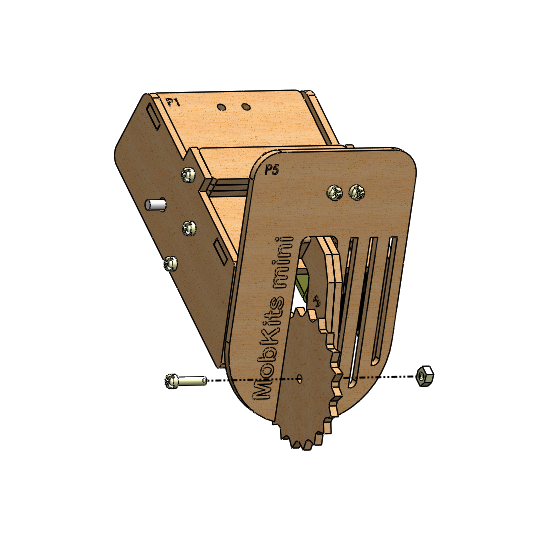

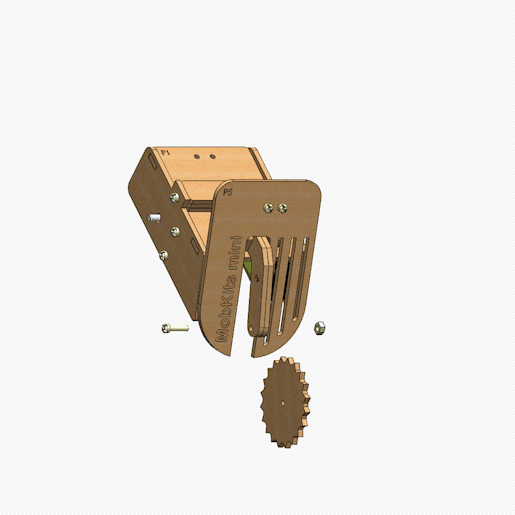

14 Fixação da roda dentada
Fixar a roda dentada utilizando um parafuso CP 10mm e uma porca autotravante (porca com borrachinha azul em seu interior), conforme imagem abaixo.
Se precisar observe o gif abaixo.

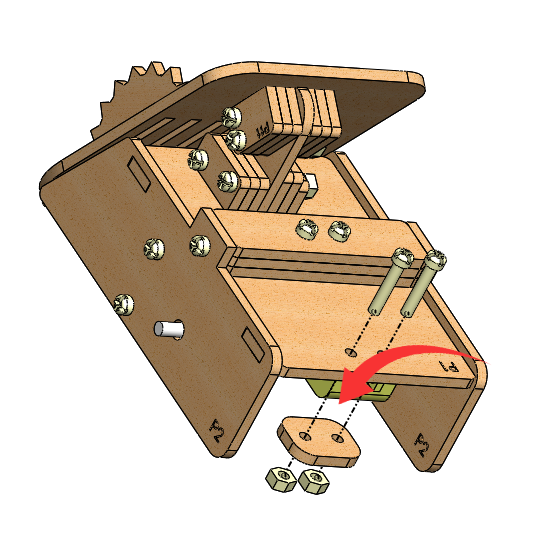

15 Fixação da trava do cabo
Fixar a peça P14 utilizando dois parafusos CP 16mm com duas porcas.
O cabo do Joystick deve ficar posicionado entre as peças P1 e P14, conforme indicação da seta vermelha.

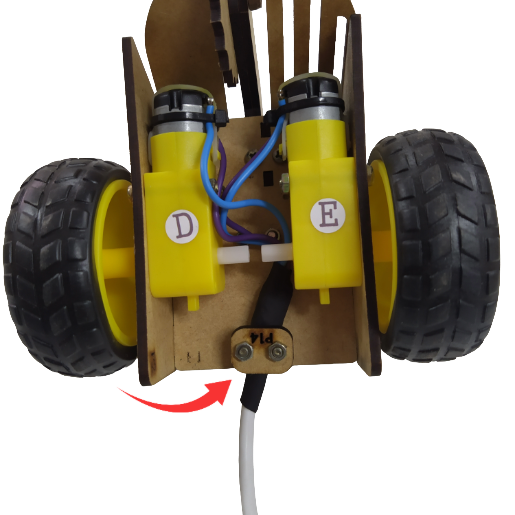

Verifique por baixo a fixação do cabo na imagem abaixo.
Verifique por cima a fixação do cabo na imagem abaixo.
16 Encaixe das rodas

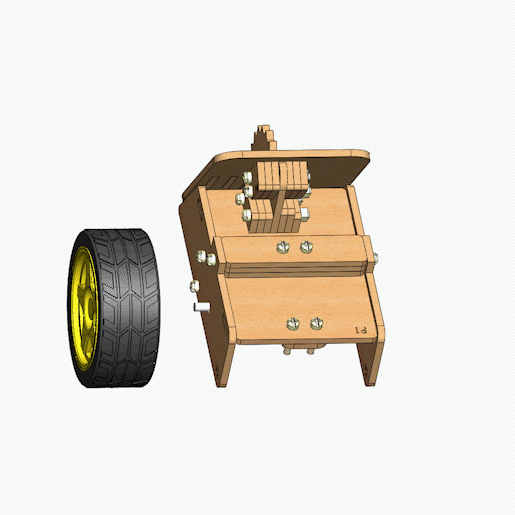

Encaixe a roda esquerda conforme o gif abaixo.
Atenção!!
Neste passo gire a roda, se ouvir algum estalo é porque os parafusos que prendem o motor foram apertados demais.
Basta afroxar um pouco e testar novamente.

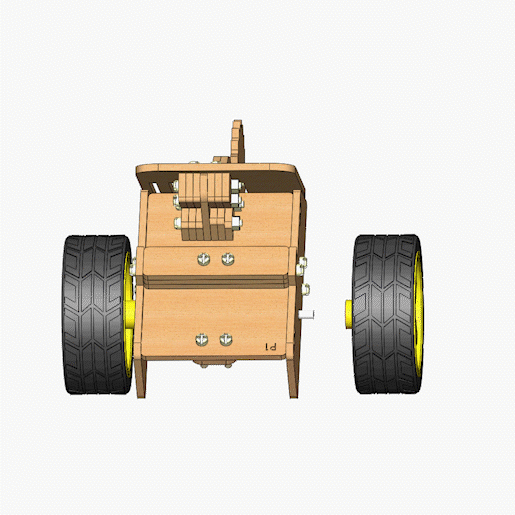

Encaixe a roda direita conforme o gif abaixo.
Atenção!!
Neste passo gire a roda, se ouvir algum estalo é porque os parafusos que prendem o motor foram apertados demais.
Basta afroxar um pouco e testar novamente.

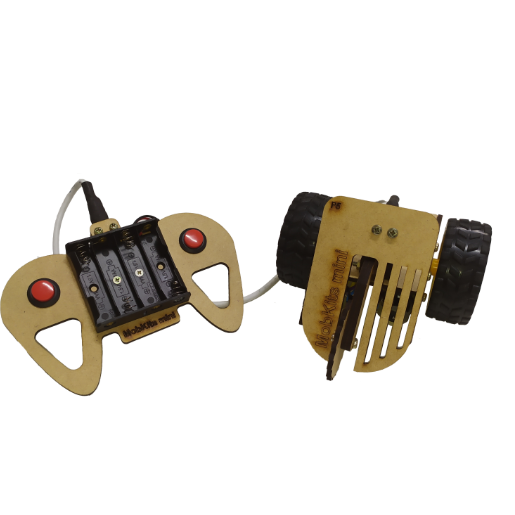

17 Controlando
Após finalizar a montagem basta colocar as pilhas no Joystick para controlar seu carrinho.
Cada botão ativa um motor, para movimentar os dois pressione os dois botões ao mesmo tempo.
