Iniciando a Montagem

1 Suporte do Motor Direito

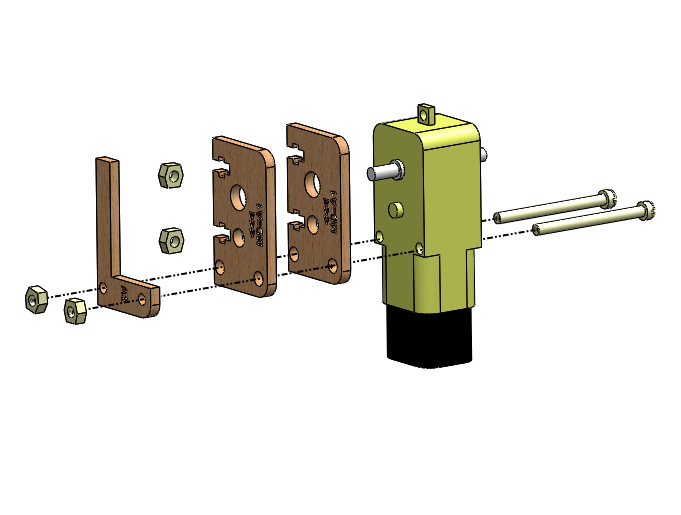

Fixar o motor em duas peças A1 MD e uma peça A2, utilize 2 parafusos CP 30mm e 4 porcas, conforme imagem abaixo.

Utilizar motor identificado com a letra D.

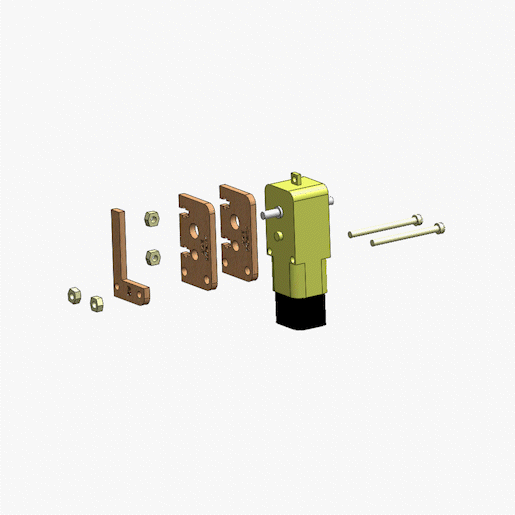

Se precisar observe o gif abaixo.

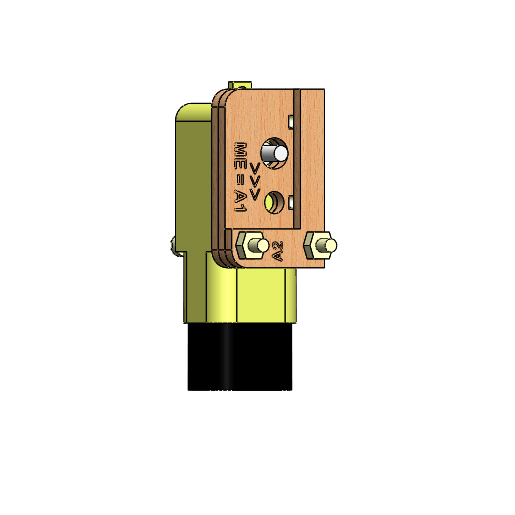

2 Suporte do Motor Esquerdo

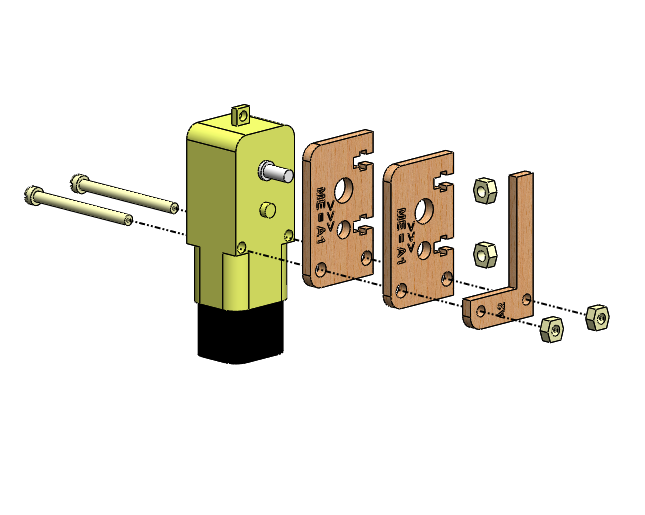

Fixar o motor em duas peças A1 ME e uma peça A2, utilize 2 parafusos CP 30mm e 4 porcas, conforme imagem abaixo.

Utilizar motor identificado com a letra E.

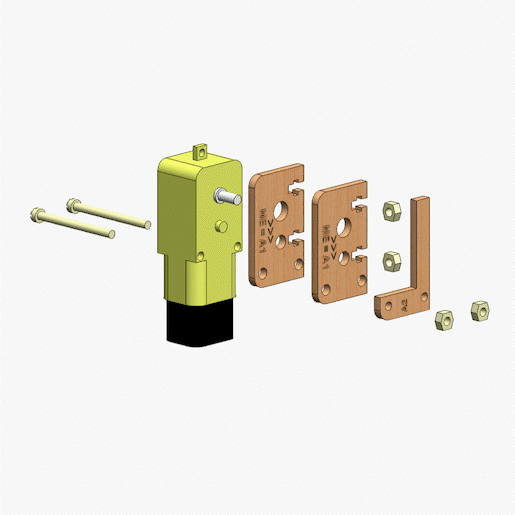

Se precisar observe o gif abaixo.

3 Conferir os suportes montados

Na imagem abaixo observe o suporte do motor montado.

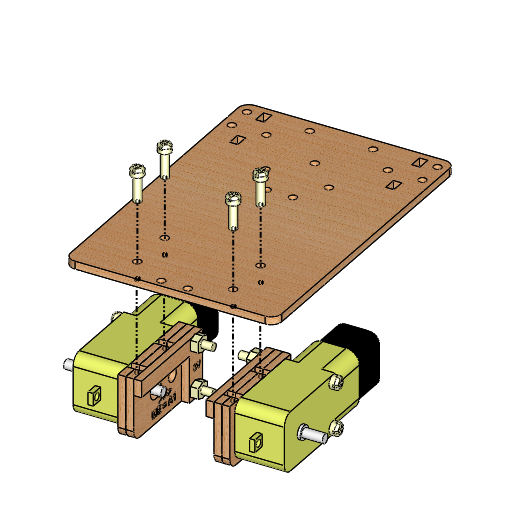

4 Montagem da base A0

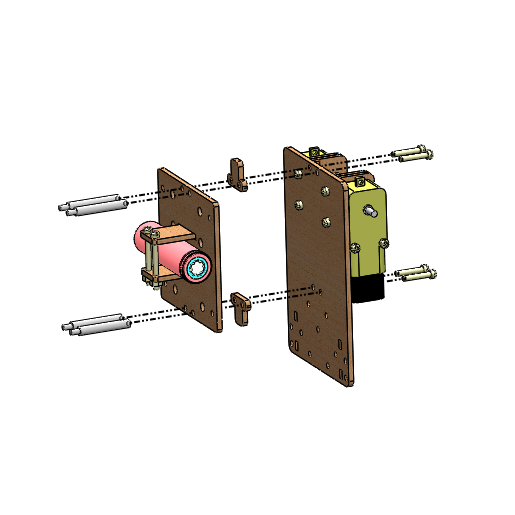

Fixar os motores na peça A0.

Utilizaremos a peça A0 e 4 parafusos CP 10mm, conforme imagem abaixo.

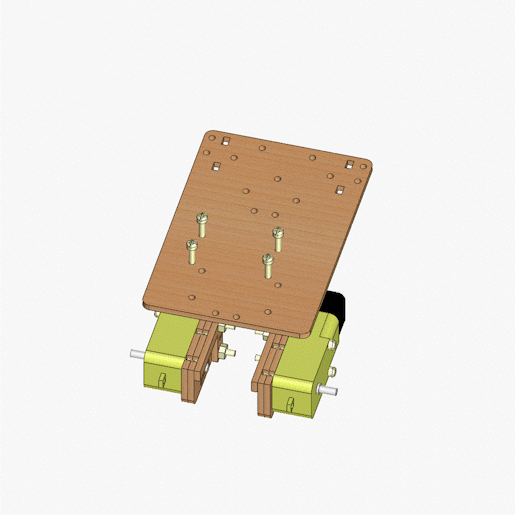

Se precisar observe o gif abaixo.

5 Fixação Suporte de Bateria

Fixar o suporte de bateria na peça A0.

Utilizaremos 2 peças X6, 4 parafusos CP 16mm e 4 espaçadores de nylon.

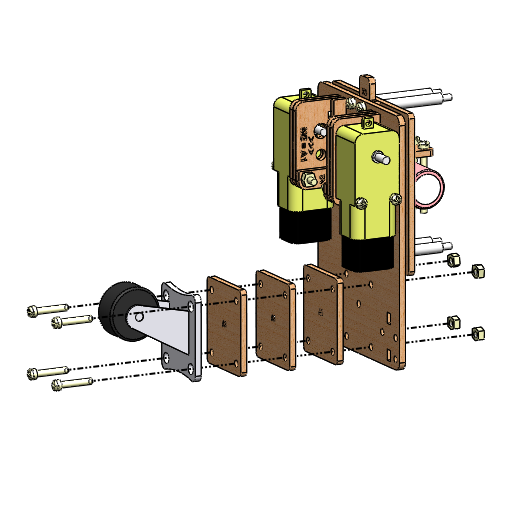

6 Montagem da roda giratória

Fixar a roda giratória na peça A0.

Utilizaremos 3 peças A3, 4 parafusos CP 16mm e 4 porcas, conforme imagem abaixo.

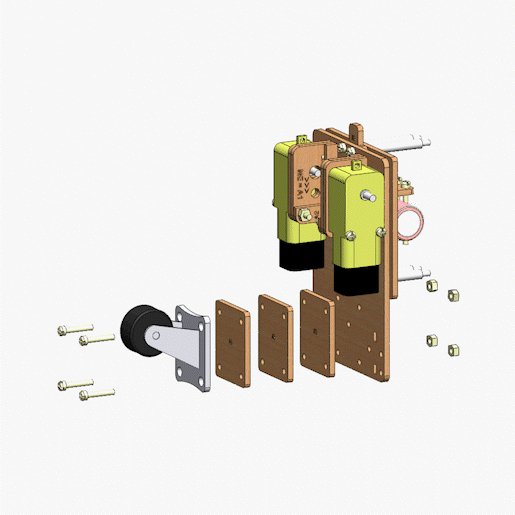

Se precisar observe o gif abaixo.

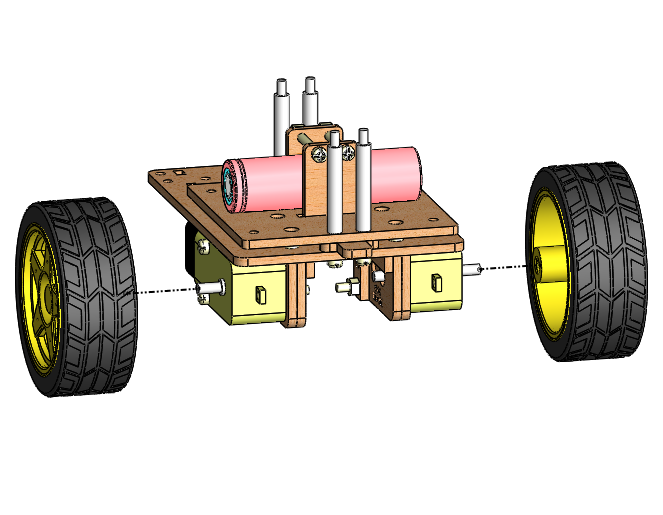

7 Fixação das Rodas

Fixar as rodas ao motor, conforme imagem abaixo.

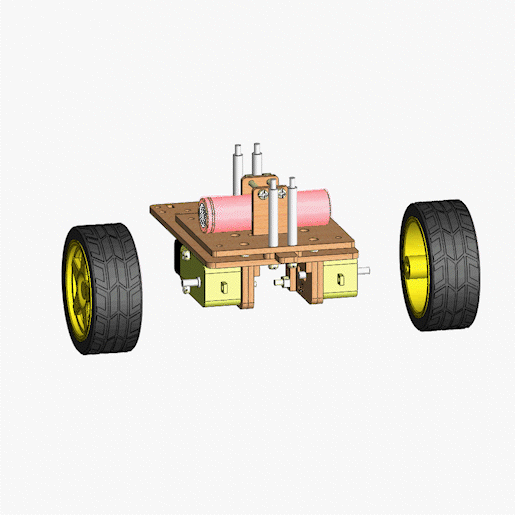

Se precisar observe o gif abaixo.

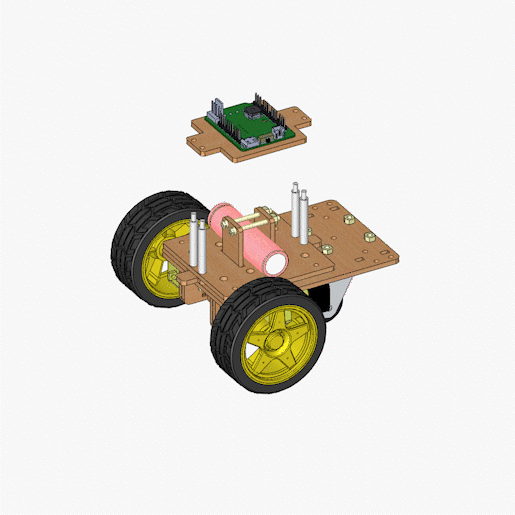

8 Encaixe da Placa de Controle

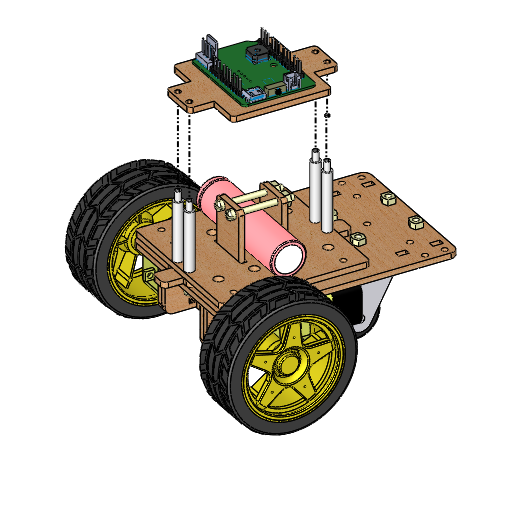

Posicionar a placa de controle nos espaçadores de nylon.

Basta encaixar a placa, não é necessário fixar com porcas.

Se precisar observe o gif abaixo.

9 Vista Superior da Montagem

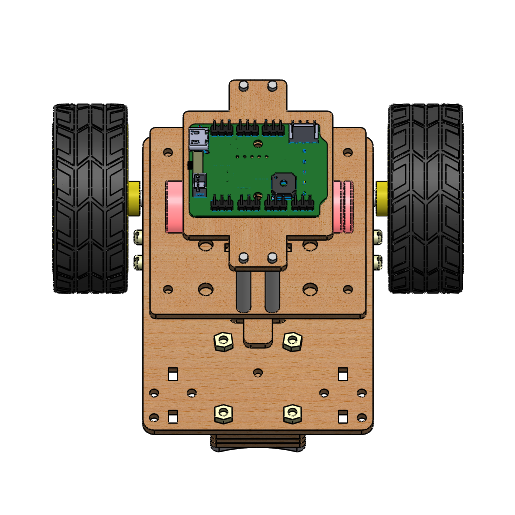

Na imagem abaixo o robô básico montado, vista superior.

10 Vista Inferior da Montagem

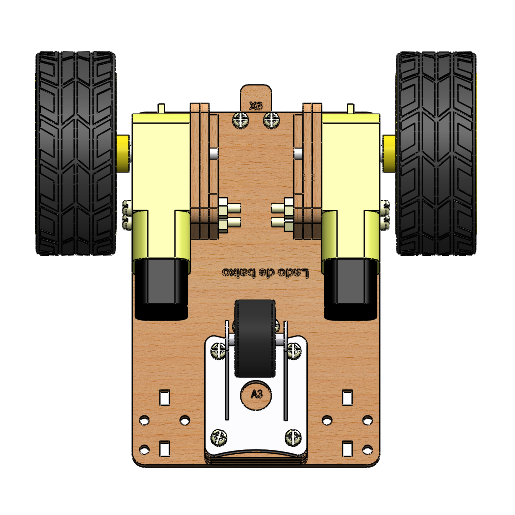

Na imagem abaixo o robô básico montado, vista inferior.

11 Conexões

Com a montagem finalizada podemos conectar os cabos da bateria e dos motores.

Motor da direita no conector Motor 2.

Motor da esquerda no conector Motor 1.

Após conectar os cabos basta ligar a placa de controle, conectar no seu dispositivo e controlar pelo nosso aplicativo.

Para fazer download do Manual do Usuário - Conectando o Aplicativo, clique aqui.
