Sumô

Começamos explorando o modelo 3D do Sumô, movimente como desejar o modelo para lhe ajudar durante a montagem.

Montagem Robô de Sumo Mobkits

Vamos ao passo a passo da Montagem.
Precisaremos de algumas partes montadas:
1 - A placa de controle montada.Veja como fazer aqui.
2 - O suporte de bateria montado.Veja como fazer aqui.
3 - Conjunto de motores montados.Veja como fazer aqui.
Com a partes acima prontas podemos iniciar esta montagem.

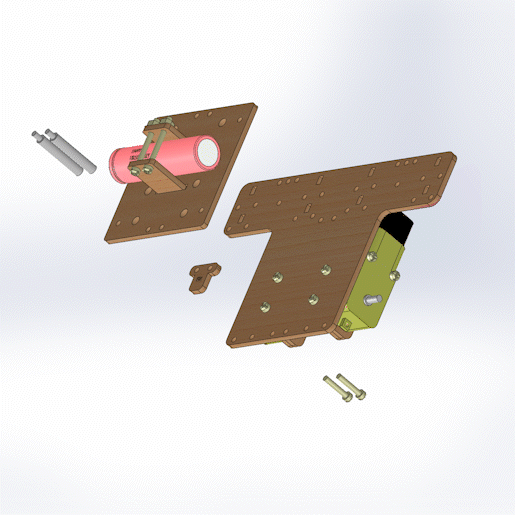

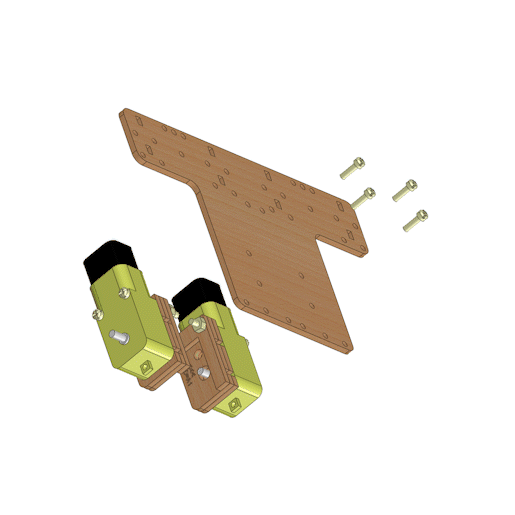

Fixaremos o conjunto de motores na peça S0, conforme imagens abaixo.
Utilizaremos 4 parafusos de 10mm.
Robô Sumo
Se precisar observe o gif abaixo.
Robô Sumo

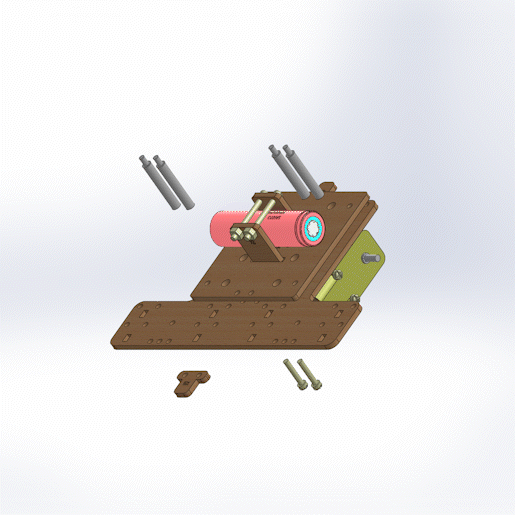

Montaremos o suporte de bateria com a base S0.
Utilizaremos 2 parafusos de 16mm, uma peça x6 e 2 espaçadores de nylon.
Robô Sumo
Se precisar observe o gif abaixo.
Robô Sumo

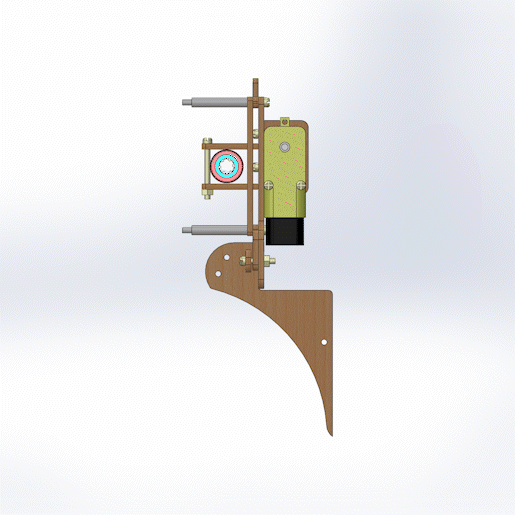

Fixaremos o suporte de bateria com a base S0 pelo outro lado.
Utilizaremos 2 parafusos de 16mm, uma peça x6 e 2 espaçadores de nylon.
Robô Sumo
Se precisar observe o gif abaixo.
Robô Sumo

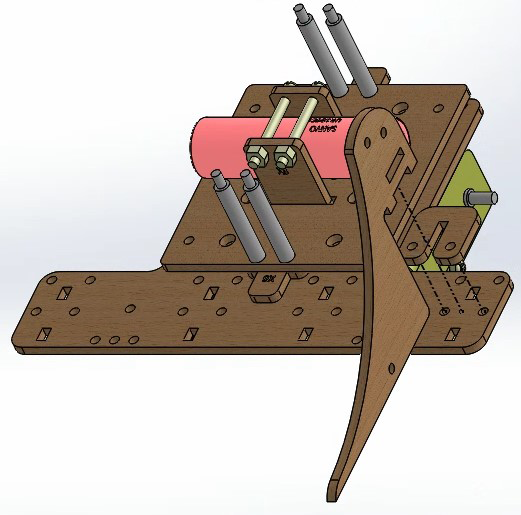

Iniciaremos a montagem da parte frontal do nosso robô.
Utilizaremos as peças X7 e S2.
Robô Sumo

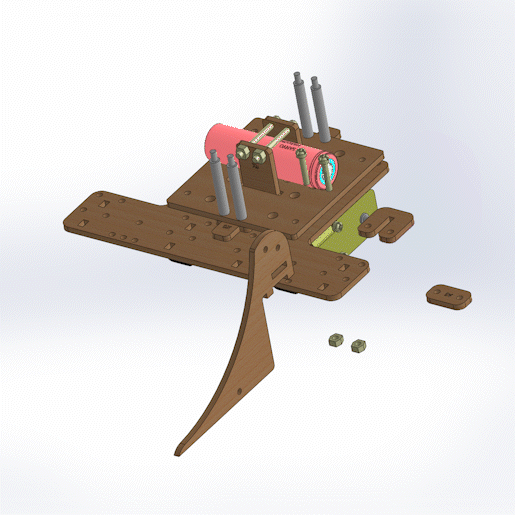

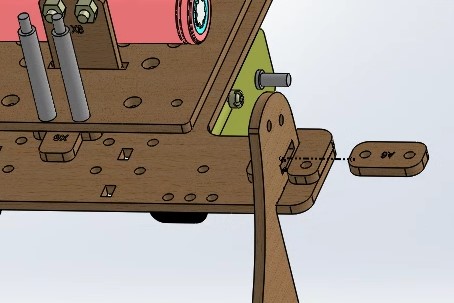

Após posicionarmos as peças anteriores vamos encaixar a peça A6.
Robô Sumo

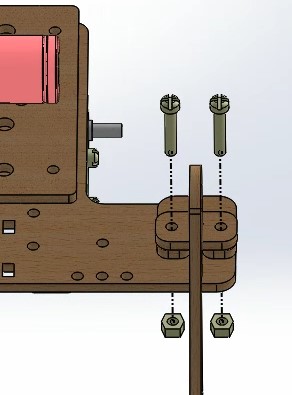

Fixaremos todas as peças utilizando 2 parafusos de 16mm e 2 porcas.
Robô Sumo
Se precisar observe o gifs abaixo.
Robô Sumo
Robô Sumo

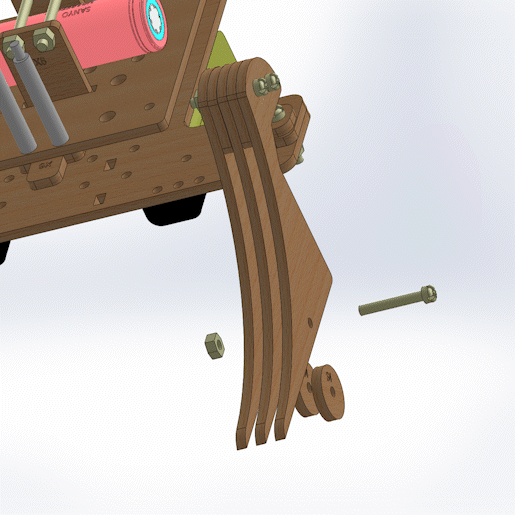

Montaremos as demais peças da rampa frontal.

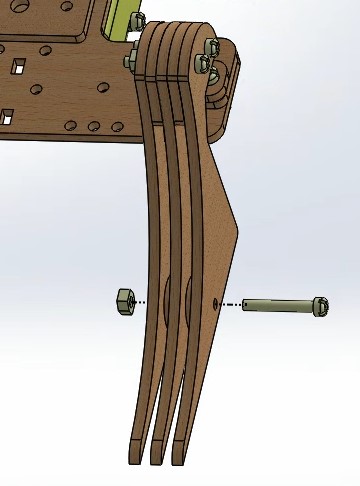

Utilizaremos 2 parafusos de 20mm, 2 porcas,2 peças S2 e 2 peças S3.
Robô Sumo
Se precisar observe o gif abaixo.
Robô Sumo
A montagem a seguir é opcional!
Utilizaremos 2 parafusos de 20mm, 2 porcas e 2 peças S4.
As peças S4 funcionarão como rodas auxiliares.
Recomendamos testar o robô com e sem estas peças,
identifique qual formato é mais adequado ao seu objetivo.
Robô Sumo
Se precisar observe o gif abaixo.
Robô Sumo

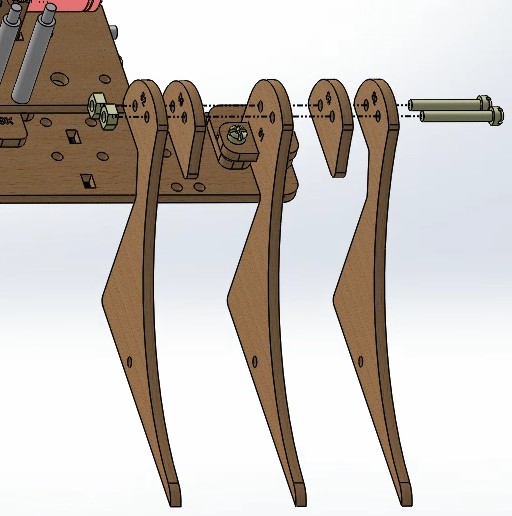

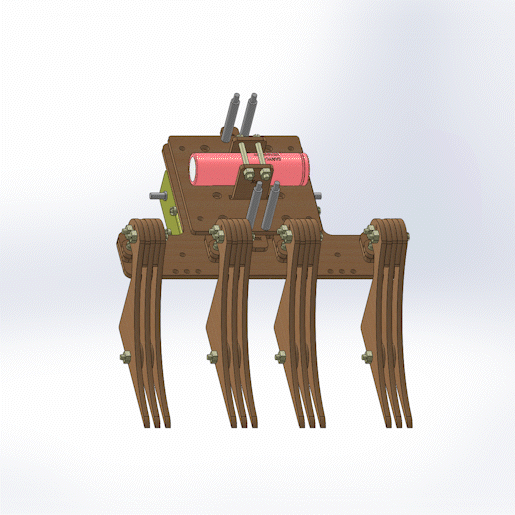

Ao finalizar o primeiro conjunto das rampas você deve repetir os passos anteriores,
para montar mais 3 rampas. Observe o gif abaixo.
Robô Sumo

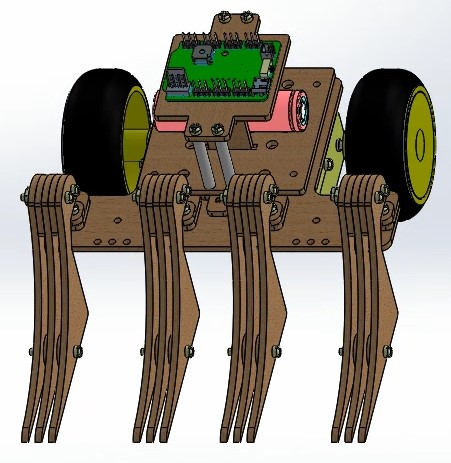

Nesta etapa podemos encaixar as rodas e a placa de controle Mobkits.
Robô Sumo
Com a montagem finalizada podemos conectar os cabos da bateria e dos motores.
Motor da direita no conector Motor 2.
Motor da esquerda no conector Motor 1.
Após conectar os cabos basta ligar a placa de controle, conectar no seu dispositivo e controlar pelo nosso aplicativo.
Para fazer download do Manual do Usuário - Conectando o Aplicativo clique aqui.
