Quatro Rodas
Começamos explorando o modelo 3D do Robô Quatro Rodas, movimente como desejar o modelo para lhe ajudar durante a montagem.
Iniciando a Montagem

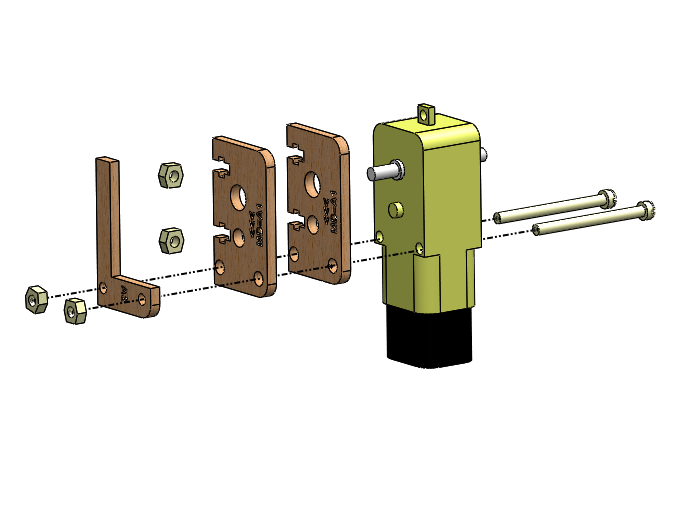

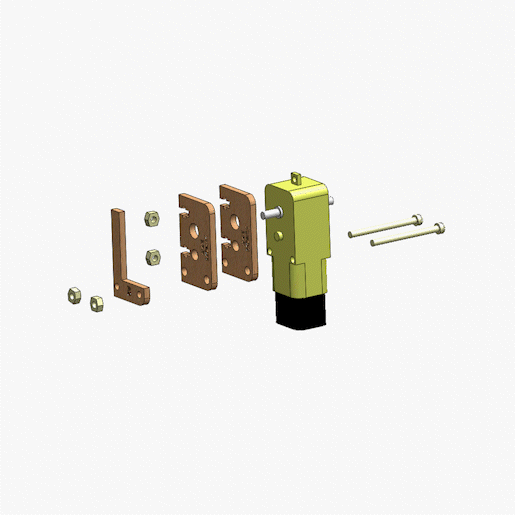

1 Suporte do Motor Direito

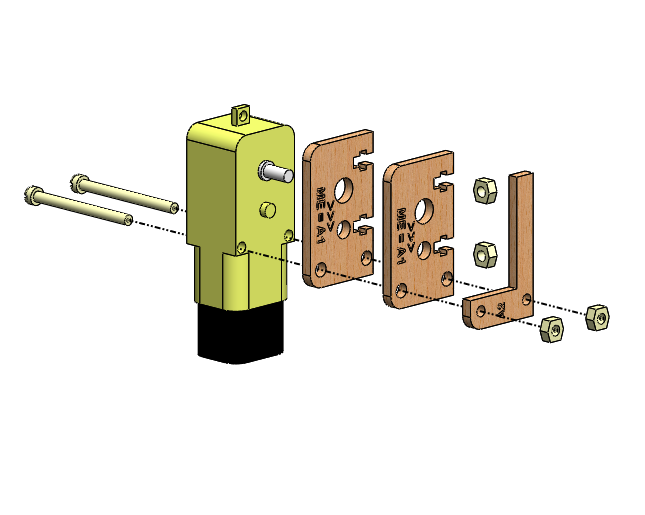

Fixar o motor em duas peças A1 MD e uma peça A2, utilize 2 parafusos CP 30mm e 4 porcas, conforme imagem abaixo.
Utilizar motor identificado com a letra D.
Se precisar observe o gif abaixo.
Atenção!! Repita o procedimento acima, precisamos de dois motores com a letra D montados.
2 Suporte do Motor Esquerdo
Fixar o motor em duas peças A1 ME e uma peça A2, utilize 2 parafusos CP 30mm e 4 porcas, conforme imagem abaixo.
Utilizar motor identificado com a letra E.

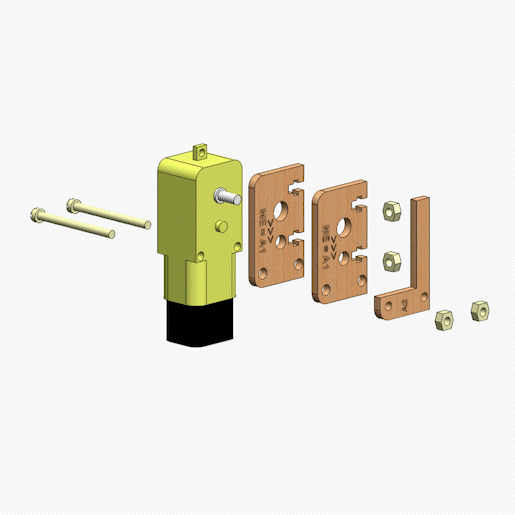

Se precisar observe o gif abaixo.
Atenção!! Repita o procedimento acima, precisamos de dois motores com a letra E montados.
3 Conferir os suportes montados
Na imagem abaixo observe o suporte do motor montado.

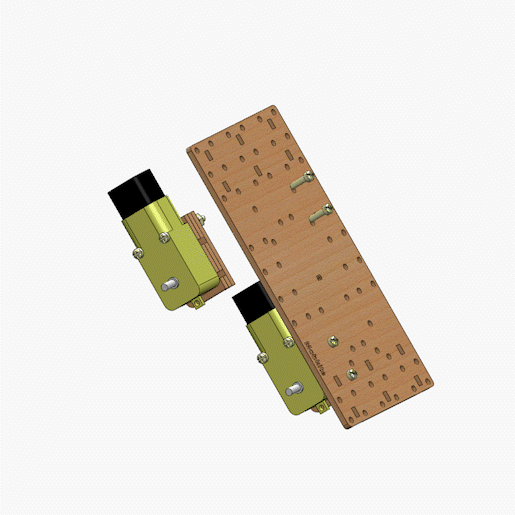

4 Montagem da base R0

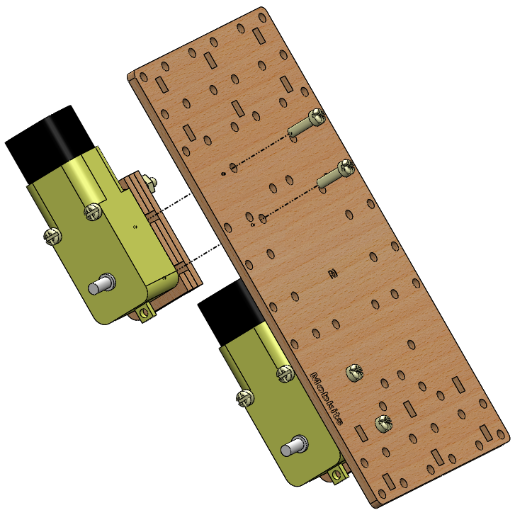

Fixar os motores na peça R0.
Utilizaremos a peça R0 e 4 parafusos CP 10mm, conforme imagem abaixo.

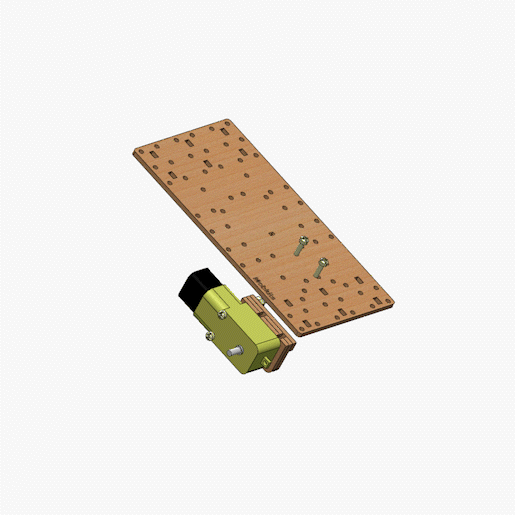

Se precisar observe o gif abaixo.
Repita o procedimento acima para o segundo motor, conforme imagem abaixo.
Se precisar observe o gif abaixo.

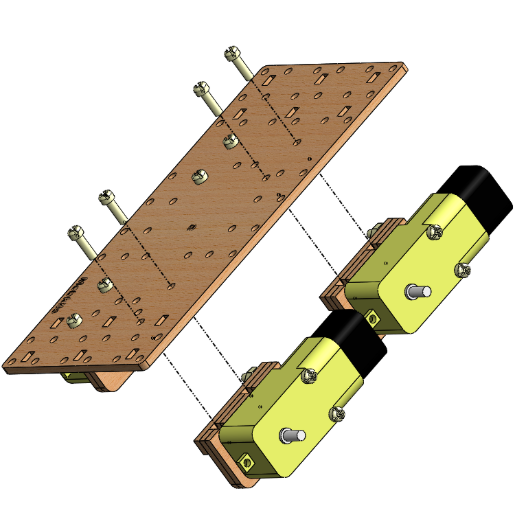

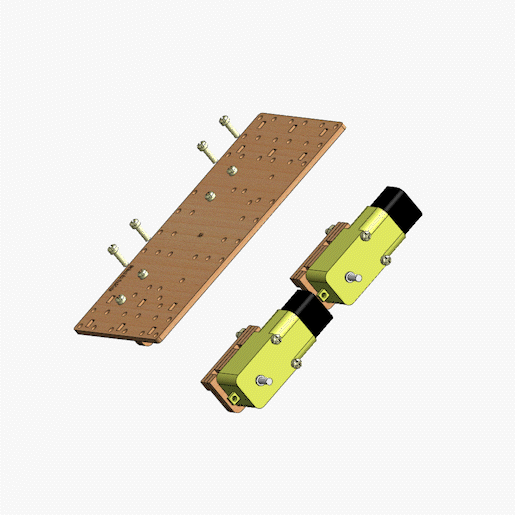

Repita os procedimentos acima para os motores do outro lado, conforme imagem abaixo.
Se precisar observe o gif abaixo.

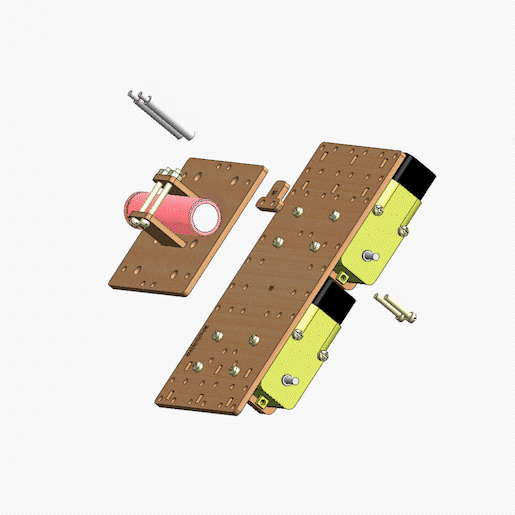

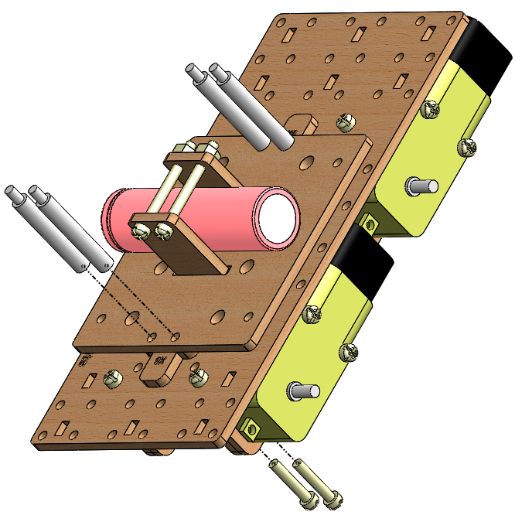

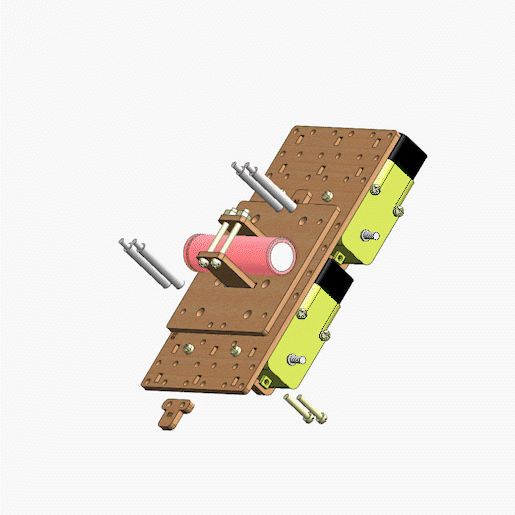

5 Fixação Suporte de Bateria
Fixar o suporte de bateria na peça R0.
Utilizaremos 1 peça X6, 2 parafusos CP 16mm e 2 espaçadores de nylon.
Se precisar observe o gif abaixo.
Repita o procedimento do outro lado. Utilizaremos 1 peça X6, 2 parafusos CP 16mm e 2 espaçadores de nylon.
Se precisar observe o gif abaixo.

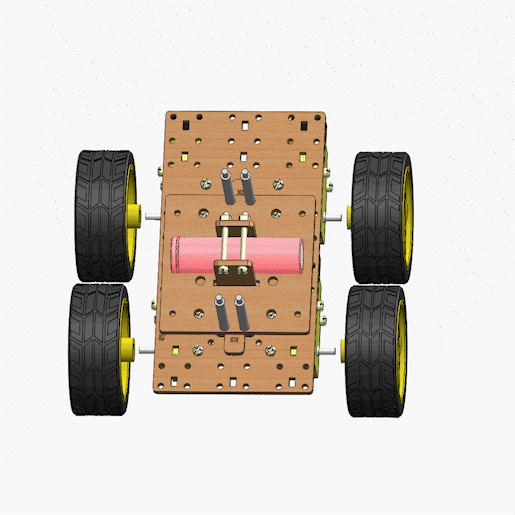

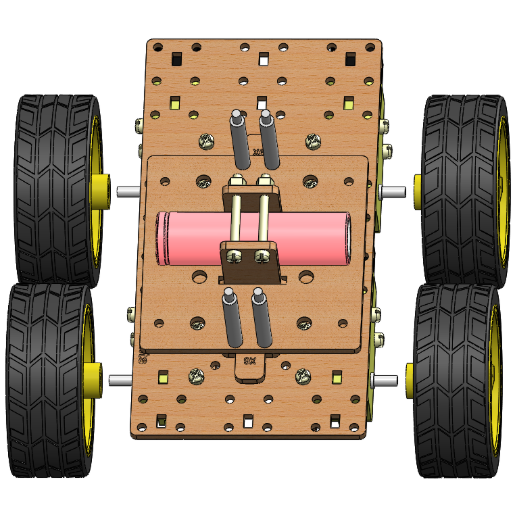

6 Fixação das Rodas
Fixar as rodas ao motor, conforme imagem abaixo.
Se precisar observe o gif abaixo.

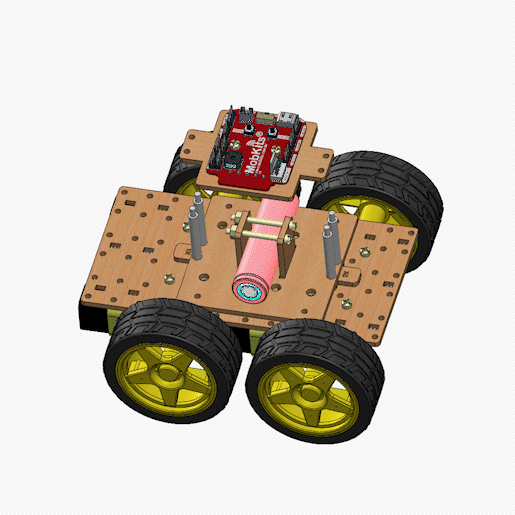

8 Encaixe da Placa de Controle
Posicionar a placa de controle nos espaçadores de nylon.
Basta encaixar a placa, não é necessário fixar com porcas.

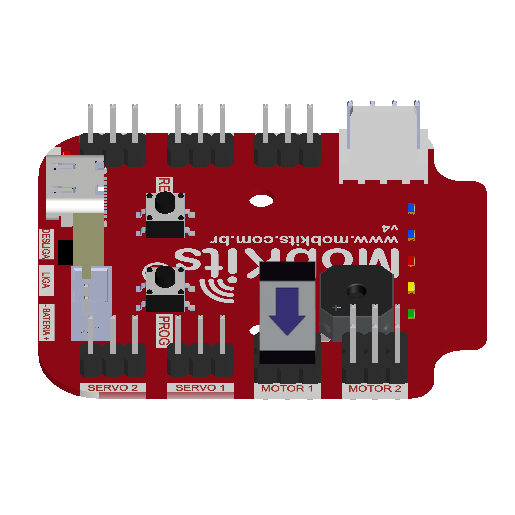

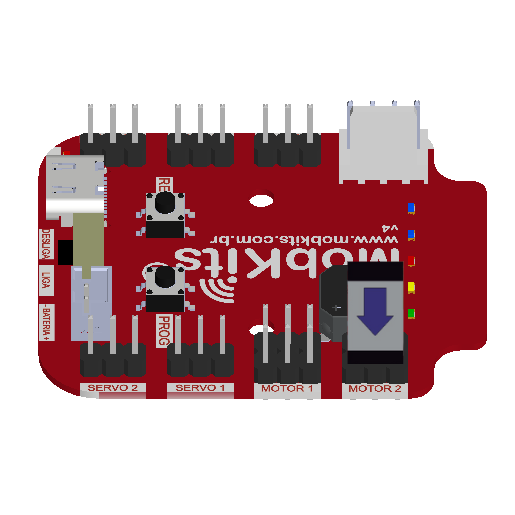

9 Conexão dos motores na placa de controle Mobkits
Identifique os motores da esquerda (olhe o adesivo E no motor).
Conecte os cabos nos conectores Motor 1, na placa de controle Mobkits, conforme imagem abaixo.
Identifique os motores da direita (olhe o adesivo D no motor).
Conecte os cabo nos conectores Motor 2, na placa de controle Mobkits, conforme imagem abaixo.
10 Controlando
Após conectar os cabos basta ligar a placa de controle, conectar no seu dispositivo e controlar pelo nosso aplicativo.
Para fazer download do Manual do Usuário - Conectando o Aplicativo, clique aqui.
