Sumô
Pré-requisitos para Montagem
Antes de começar, você precisará ter as seguintes partes já montadas:
- O robô básico montado. Veja como fazer aqui.
Com a parte acima pronta, podemos iniciar a montagem do robô sumô.
Iniciando a Montagem
1 Montagem do conjunto A5 e A6

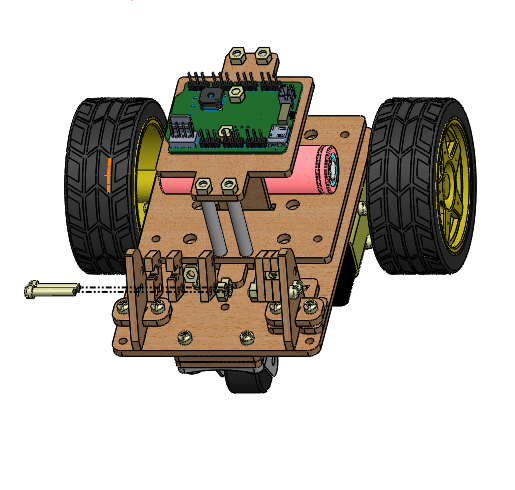

Encaixar as peças A5 na base A0, fixando os conjuntos A5 e A6.
Utilizando 2 parafusos CP 16mm e uma X7 conforme imagem abaixo.

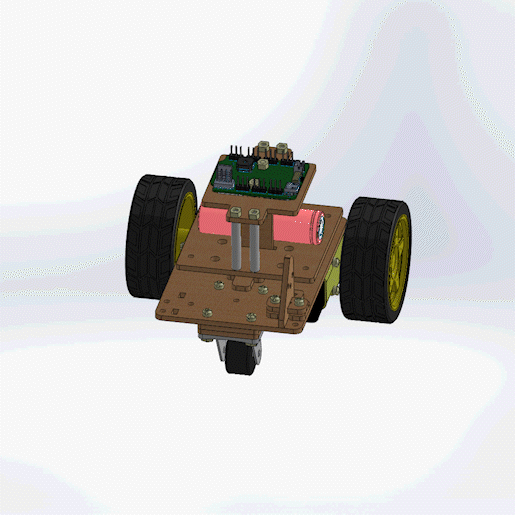

Se precisar observe o gif abaixo.
2 Montagem do conjunto D1 e D2

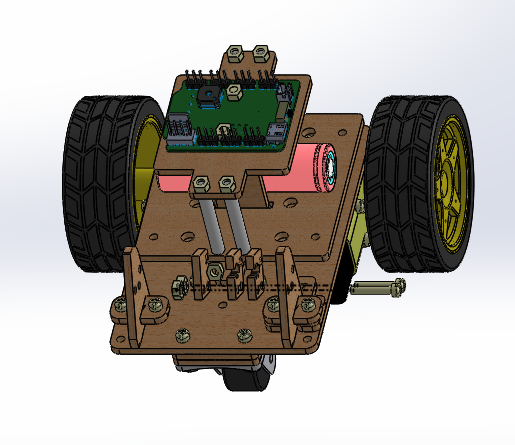

Encaixar dois parafusos CP 16mm na peça A5 e 2 peças D1 nos parafusos, encaixar uma porca dentro das peças D1, encaixar a peça D2 nos parafusos CP 16mm que estão encaixados nas peças A5 e D1, fixar 2 porcas nestes mesmos parafusos, conforme imagem abaixo.

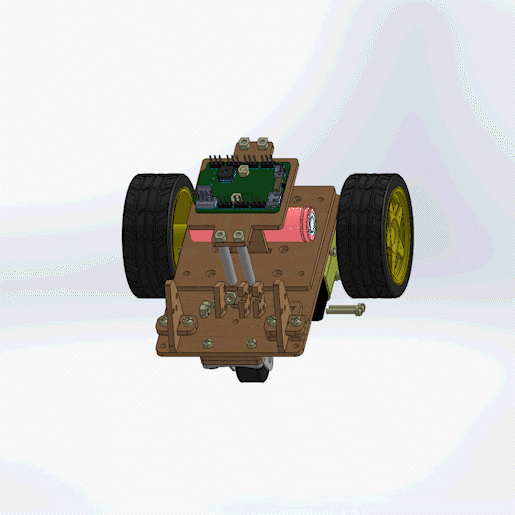

Se precisar observe o gif abaixo.
3 Montagem no Lado Esquerdo

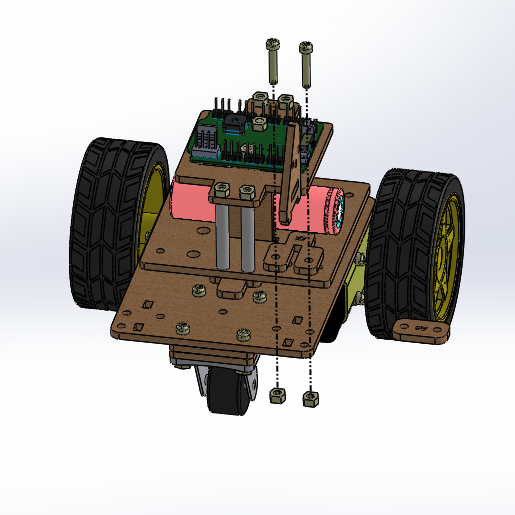

Imagem da montagem do lado esquerdo.

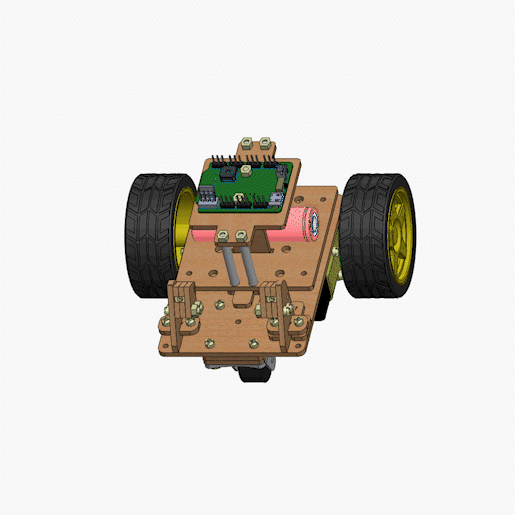

Se precisar observe o gif abaixo.
4 Fixação da peça D0

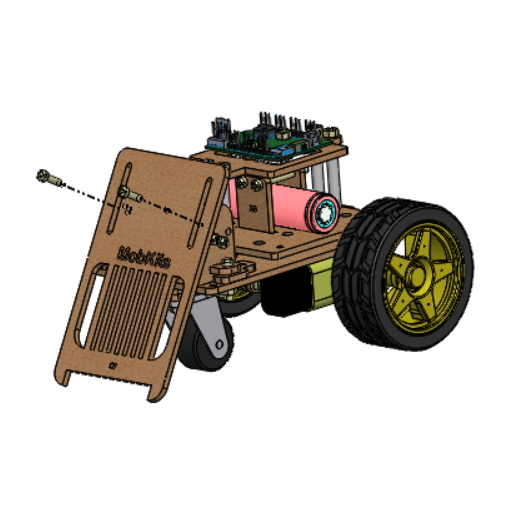

Posicionar a peça D0 em frente a montagem e fixar no conjunto montado em A5 com 2 parafusos CP 10mm.
Após este passo o robô estará pronto para ser controlado.
